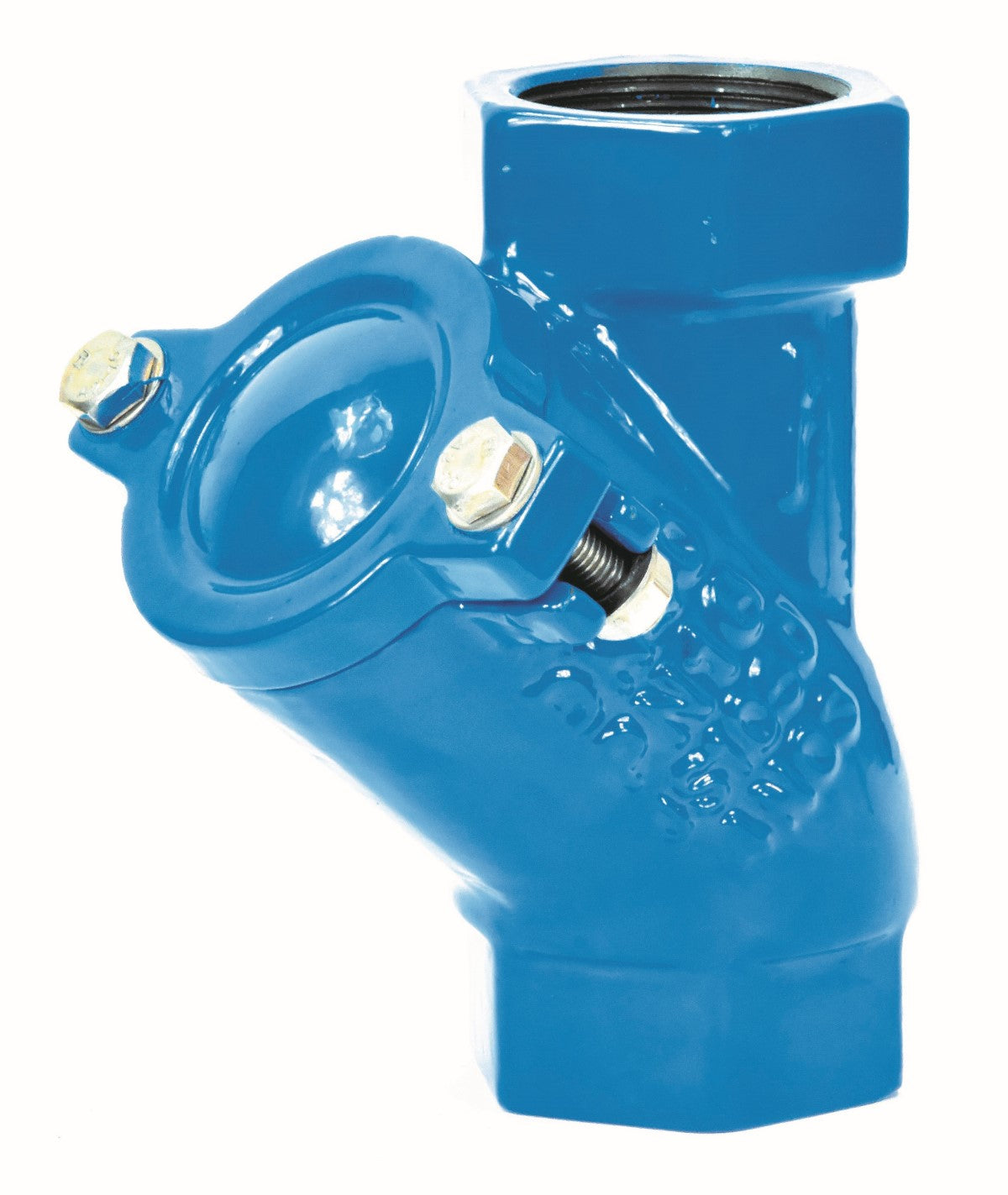

Zawór zwrotny kulowy DN32 PN16 (GW 1-1/4")

Cechy:

• Przepływ pełnym przekrojem
• Samooczyszczanie się kuli
• Niskie ciśnienie uszczelniania
• Pionowy i poziomy sposób montażu
• Cicha praca
• Komora inspekcyjna do czyszczenia i wymiany kuli

Dane techniczne:

• Produkty spełniają wymagania norm:
• EN1092-2 PN16 oraz AS4087, AS4087 (AS2129 Tabela E),
• ISO 228-1 w odniesieniu do gwintów BSP,
• Kategoria A standard ISO5208,
• EN558-1 seria 48 (DIN3202 F6).
• Zakres średnic zaworów gwintowanych: od DN25 (1”) do DN65 (2-1/2”).
• Zakres średnic zaworów kołnierzowych: od DN50 do DN100.
• Maksymalne ciśnienie robocze: 16 bar.
• Minimalne ciśnienie zwrotne gwarantujące szczelność: od 0,3 do 0,5 bar.
• Testowane ciśnienie:
• dla gniazda z kulą: 1,1 × ciśnienie normalne,
• – dla korpusu: 1,5 × ciśnienie normalne.
• Zakres stosowania w temperaturach 10–80°C.

• Długość zabudowy zaworów oraz rozmiary przyłączeniowe kołnierzy i gwintów spełniają wymagania wymienionych wyżej norm.
• Prawidłowy kierunek przepływu cieczy przez zawór określa strzałka na korpusie.
• Trwała i prosta konstrukcja, gwarantują długotrwałe bezproblemowe działanie.
• Zamknięcie zaworu (żaluzję) stanowi gładka kula pokryta warstwą odpornego na ścieki EPDM. Poprzez swobodny  obrót kuli w gnieździe, do którego trafia kula pod wpływem przepływu cieczy, następuje oczyszczanie kuli z unoszonych przez medium frakcji stałych.
• Zawory posiadają zamykana na śruby rewizję, do inspekcji oraz wygodnego czyszczenia w przypadku dostania się nienormatywnych zawartości ścieków.

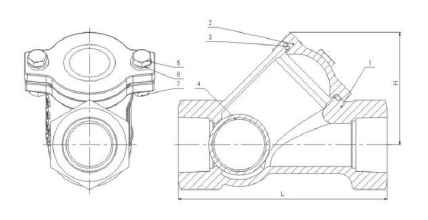

Materiały:

• Korpus: żeliwo sferoidalne,
• Kula: stal/NBR,
• Oring: EPDM,
• Osłona inspekcyjna: żeliwo sferoidalne,
• Śruba: stal nierdzewna AISI 304,
• Nakrętka: stal nierdzewna AISI 304,
• Podkładka: stal nierdzewna AISI 304.
